混响测试设备准不准，谁来把关？杭州爱华AWA1

行业现状与产品介绍

日常说话、影院观影、会议室开会,声源停止发声后,声音由于多次反射或散射而延续的现象就是混响;在行业定义中,声源停止发声,声能密度自原始值衰变到其百万分之一(60 dB)所需要的时间即为混响时间,它是影院、体育馆、演播厅、机房等建筑声学设计与噪声验收的关键指标,检测数值全部依靠混响测试设备获取。

目前市面上各品牌混响测试设备种类繁多，广泛应用在工程现场与实验室，长期以来，混响测试设备的混响时间准确性验证存在一定实操难点:缺少标准化测量设备,混响测试设备是否失准无法判定，极易导致检测数据出错、项目验收受阻。

爱华仪器自主研发的AWA1652型信号发生器能够输出混响衰减电信号，可作为计量基准，快速完成各类混响测试设备的误差校验与精度判定，填补了混响测试设备专用校验工具的短板。

下面我们从操作界面、参数功能、实操逻辑三个维度，详细了解AWA1652型信号发生器的混响测试功能。

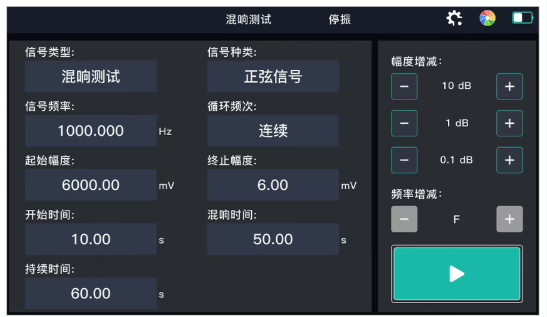

图1混响测试界面

以图1为例:

①点击起振后，仪器在前10s输出1000Hz、6000 mV稳定信号;

②10 s后开始以对数形式逐渐降低输出幅度,信号持续降低50 s达到6 mV;

③此时整个信号周期达到60 s(10 s+50 s)，循环频次为“连续”时,信号发生器回到①阶段重复输出信号。

t1--开始时间;t2--混响时间;t3--持续时间。

设备自身精度与稳定性实测

《JJF1288-2011多通道声分析仪校准规范》6.2第2)条要求混响时间校准器稳定度优于±1%，描述如下:

混响时间校准器

应能产生不同混响时间的电信号(如0.75s,1.5s,15s,22.5s)，稳定度优于±1%。

下面是使用PULSE对AWA1652型信号发生器混响时间的准确性和稳定性进行验证:

测试说明:正弦信号、信号频率1000Hz、循环频次连续、起始幅度6000 mV、终止幅度6 mV、开始时间2s、持续时间20s。

对标校验混响测试设备实测

《JJF1288-2011多通道声分析仪校准规范》5.10条对混响测试设备混响时间的要求描述如下:

混响时间

一般应至少能测量1kHz下1s~20s的混响时间,测量误差一般不超过±10%。

为直观验证杭州爱华AWA1652型信号发生器输出精准度,采用线缆直连AWA1652型信号发生器与AWA6292型多功能声级计,连接方式如图3所示,在信号发生器端固定标准混响参数，对比被测仪器实测数据。

工况1:标准混响时间10s

设定:正弦信号、起始幅度6000mV、终止幅度6mV、混响时间10s、持续时间30s

注:

Tr20:通过衰变过程的(-5~-25)dB取值范围作线性外推获得声压级衰变60dB的混响时间

Tr30:通过衰变过程的(-5~-35)dB取值范围作线性外推获得声压级衰变60dB的混响时间

EDT:早期衰变时间

工况2:标准混响时间15s

设定:窄带粉红噪声、起始幅度6000mV、终止幅度6 mV、混响时间15s、持续时间30s

工况3:标准混响时间10s

设定:粉红噪声、起始幅度6000mV、终止幅度6mV、混响时间10s、持续时间20s

3组多频点实测数据全部在±10%允许误差范围内，实测值贴近AWA1652型信号发生器标准设定值,充分证实该信号源输出信号精准可靠。

总结

由上述可知，杭州爱华AWA1652型信号发生器混响测试输出信号符合《JJF1288-2011多通道声分析仪校准规范》对混响时间发生器的要求，可作为计量基准用于混响测试设备的校验，破解混响测试设备无标准化校验手段困境。无论是仪器出厂检验、实验室年度周期校准，还是现场故障排查，AWA1652型信号发生器均可快速完成混响参数核验，全方位守住建筑声学检测的数据准确性，助力声学检测行业标准化落地。
